Структуризация

CD - компакт диски для CD-проигрывателей,

CD-ROM - компакт диски для компьютеров,

DVD - компакт диски в формате DVD,

MC - аудио – кассеты,

Прочее.

Производство и продажа аудио продукции;

CD - компакт диски для CD-проигрывателей;

MC - аудио – кассеты.

Производство и продажа торгового оборудования.

Торговое оборудование 1,

Торговое оборудование 2 и др.

При построении данного дерева на верхнем уровне был применен критерий декомпозиции - продукт. При осуществлении дальнейшей продуктовой декомпозиции оказалось, что выделенные на втором уровне продукты технологически одинаковы.

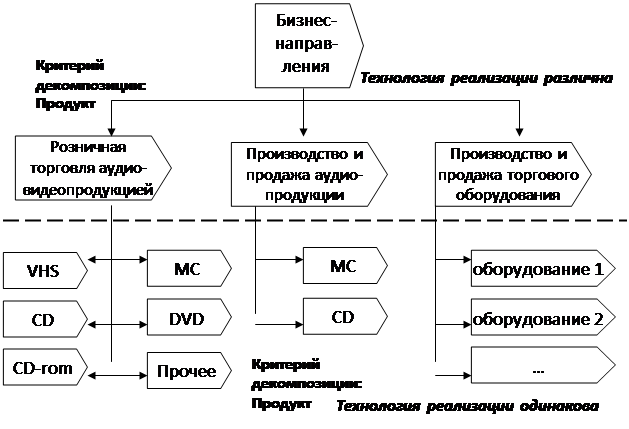

Рис. 6. Дерево бизнес-направлений компании, занимающейся производством и продажей аудио-видеопродукции и торгового оборудования

В данном случае при розничной торговле аудио-видео продукцией склад отгружал, а продавец продавал всю продукцию по одной технологии. Технология доставки различной продукции от поставщика на склад и со склада на торговые точки тоже была одинаковой и при построении дерева бизнес-направлений достаточным оказался только первый уровень дерева.

Построение древа

При построении дерева работ целесообразно ввести и использовать понятия "родительская" и "дочерняя" работы. Эти понятия являются относительными и определяются следующим образом. Работа, которая декомпозируется на работы нижнего уровня называется родительской по отношению к работам, из которых она состоит. В свою очередь работы, которые получились в результате декомпозиции являются дочерними по отношению к работе, которую они составляют (рис. 7).

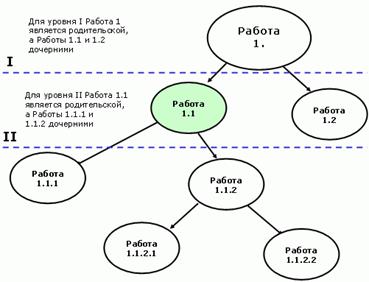

Рис. 7. Дерево работ

При построении дерева работ нужно соблюдать следующие правила:

Работы нижнего уровня являются способом достижения работ верхнего уровня.

Каждая родительская работа может состоять из нескольких дочерних работ, выполнение которых автоматически обеспечивает выполнение родительской работы.

У каждой дочерней работы может быть только одна родительская работа.

Декомпозиция родительской работы на дочерние производится по одному критерию, в качестве которого могут выступать:

Результаты деятельности – продукты, рынки, процессы,

Ресурсы и связанные с ними функциональные виды деятельности,

Элементы организационной структуры.

Время, циклы, периоды и пр.

На одном уровне дочерние работы, декомпозирующие родительскую должны быть равнозначны. В качестве критерия равнозначности могут выступать: объем, время, сложность выполнения работ и пр.

При построении иерархической структуры работ на различных уровнях можно и следует применять различные критерии декомпозиции.

Последовательность критериев декомпозиции работ следует выбирать таким образом, чтобы как можно большая часть зависимостей и взаимодействий между работами оказалась на самых нижних уровнях дерева работ. На верхних уровнях работы должны быть автономны.

Декомпозиция работ прекращается тогда, когда работы нижнего уровня удовлетворяют следующим условиям:

работы ясны и понятны сотрудникам компании - являются элементарными,

понятен конечный результат работы и способы его достижения,

временные характеристики и ответственность за выполнение работ могут быть однозначно определены с точностью до сотрудника.

Рассмотрим пример построения дерева основных бизнес-процессов на примере компании "Эврика". Первый вариант дерева бизнес-процессов состоит из следующих элементов:

Закупка. Закупка чая ; Закупка одежды ; Закупка мебели .

Хранение . Хранение чая ; Хранение одежды ; Хранение мебели .

Продажа . Продажа чая ; Продажа одежды ; Продажа мебели .

При построении данного варианта дерева основных бизнес-процессов на первом уровне дерева был применен критерий декомпозиции - функция", а на втором уровне – продукт (рис. 9).

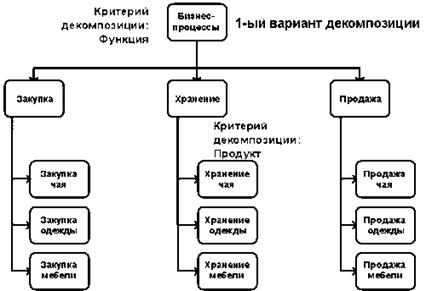

Рис. 9. Первый вариант дерева основных бизнес-процессов компании "Эврика".

Оказывается, что построение дерева бизнес-процессов не является однозначной задачей и имеет несколько решений. Для одной и той же компании можно построить несколько вариантов таких деревьев. Второй вариант дерева основных бизнес-процессов для компании "Эврика" получается, если поменять последовательность применения критериев декомпозиции – функция и продукт.

Нижний уровень первого варианта и верхний уровень второго варианта дерева бизнес-процессов компании "Эврика" является зеркальным отражением дерева бизнес-направлений (рис. 10).

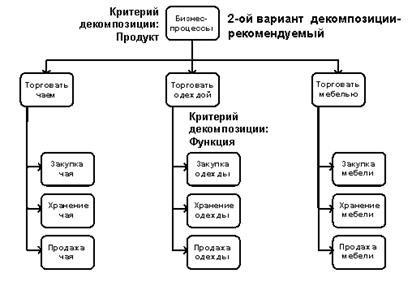

Рис. 10. Второй вариант дерева основных бизнес-процессов компании "Эврика".

Какой вариант лучше? Практика описания и оптимизации деятельности предприятий показала преимущество использования второго варианта, и он является рекомендуемым. Связано это с тем, что при продуктовой декомпозиции на верхнем уровне, деятельность компании удается расщепить на ряд независимых функциональных блоков, дающих на выходе результаты, обладающие ценностью. Данный подход также согласуется с одним из принципов эффективного управления согласно которому любой сложный объект или задачу управления необходимо расщепить на ряд простых независимых.

Уровень детализации древа

При построении дерева бизнес-процессов нужно выбирать такой уровень детализации при котором количество выделенных бизнес-процессов не будет превышать 20. Для больших и сложных бизнесов это норматив удваивается и равняется 40. После построения дерева бизнес-процессов каждый бизнес-процесс детализируется далее на работы из которых он состоит. Этот шаг называют описанием бизнес-процессов.

При описании бизнес-процесса возникает вопрос, до какого уровня нужно декомпозировать или делить бизнес-процесс. Интересным является факт того, что детализировать и описывать бизнес-процесс можно до бесконечности. Это связано с тем, что любую операцию, например, "Подготовка документа", всегда можно разбить на более простые шаги: "Включить компьютер", "Запустить текстовый редактор" и так далее. Поэтому, если не сформулировать критерии определения степени и глубины описания, работа по описанию бизнес-процессов может никогда не закончиться. При этом существуют следующие оценки – для того, чтобы детально описать всю деятельность организации и оперативно поддерживать разработанное описание в актуальном состоянии, то на каждых трех работающих в организации сотрудников понадобится один специалист по моделированию бизнес-процессов.

Когда нужно остановиться при описании бизнес-процесса? Какие критерии существуют? Для ответа на этот вопрос вводят такое понятие, как цель описания бизнес-процессов. Прежде чем описать бизнес-процесс, необходимо четко сформулировать цель его описания: для чего нужно описывать процесс и что нужно получить от описания процесса на выходе.
