Структурный аспект организации систем. Виды организационных структур

Рис. 11. Конфигурация «двойное колесо»

Сочетание «двойного кольца» со «звездой» дает более завершенную, рациональную и широко распространенную конфигурацию «колесо с двойным ободом», обладающую в отличие от «двойного кольца» четкой централизацией (рис. 12). Пример: руководитель организации имеет несколько заместителей, каждый из которых осуществляет руководство определенным подразделением на основе делегирования полномочий.

Рис. 12. Конфигурация «колесо с двойным ободом»

Веерная. Разомкнутая централизованная конфигурация. Сформирована на основе конвергентных и дивергентных соединений. В зависимости от пространственной ориентации может быть вертикальной или горизонтальной, а в зависимости от типа базового соединения – расходящейся или сходящейся. Примером вертикального расходящегося веера является традиционная система линейного управления (рис. 13а), сходящегося – система обратной связи и информационного обеспечения руководства (рис. 13б). Примером горизонтального расходящегося (сходящегося) веера является технологическая структура производства с расширением (сокращением) по ходу технологического процесса числа производственных участков (рис. 13в).

а) б)

в)

Рис. 13. Веерная конфигурация

Всеканальная. Замкнутая конфигурация, при которой каждый из элементов системы связан со всеми остальными элементами. Может быть сформирована на основе простого многоканального, сужающегося или расширяющегося типов соединений. Основные разновидности: децентрализованная и централизованная.

Децентрализованная аналогична кольцевой, но при полном развертывании связей по типу «все со всеми» (рис 14а). Характерна для групп неформального общения, творческих и иных групп, не имеющих выраженных лидеров.

Централизованная аналогична конфигурации «колесо» также с полным развертыванием периферийных связей (рис. 14б). Примерами организаций, обладающих такими структурами, являются производственные бригады с полной взаимозаменяемостью работников или исследовательские группы, не имеющие ярко выраженной специализации исполнителей по видам работ, при условии, что в этих коллективах имеются ярко выраженные руководители-координаторы.

а) б)

Рис. 14 Всеканальная конфигурация

Сотовая (рис. 15). Децентрализованная конфигурация с высокой степенью регламентированности связей сформирована на основе разных типов соединений. В завершенном виде является замкнутой. Примером может быть структура системы формирования, хранения и использования конфиденциальной информации.

Рис. 15. Сотовая конфигурация

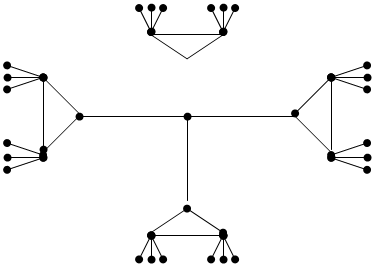

Сложные структуры формируются на основе не одной, а нескольких базовых конфигураций. Чем разнообразнее используемые конфигурации, тем сложнее соответствующая структура. Более сложные структуры, как правило, являются и более масштабными, в них широко развернуты периферийные связи, сформированы и четко обозначены звенья среднего уровня (рис. 16). При этом для звеньев среднего уровня, а иногда и для сложной структуры в целом характерна полицентричность, при которой формируется несколько равнозначных центров, каждый из которых обеспечивает регулирование определенной группы соответствующих структурных элементов. Естественно, что сложная структура в большей степени характерна для крупных организаций, осуществляющих многопрофильную деятельность[6].

Рис. 16. Сложная структура, основанная на нескольких базисных конфигурациях

По типу пространственной ориентации структуры подразделяются на высокие и плоские. Высокие структуры ориентированы преимущественно в вертикальном направлении и имеют развернутую сеть межуровневых связей (рис. 17а). При этом степень расширения (сужения) соединений, обеспечивающих межуровневую связь в высоких структурах, является достаточно слабой. Плоские структуры ориентированы главным образом в горизонтальном направлении и имеют развернутую сеть одноуровневых связей (рис. 17б).

В плоских структурах межуровневые связи обеспечиваются на основе соединений с высокой степенью расширения (сужения).

Для определения типа пространственной ориентации структуры требуется установить имеющееся соотношение между вертикальными (количество структурных уровней) и горизонтальными (количество структурных компонентов на наиболее развернутом уровне) размерами структуры. Если количество уровней значительно больше, чем количество одноуровневых структурных компонентов. То структура является высокой, если меньше, то плоской. Существуют также структуры, не имеющие явной пространственной ориентации в том или ином направлении, т.е. не являющиеся ни высокими, ни плоскими. В таких структурах вертикальные и горизонтальные размеры приблизительно равны между собой, и поэтому они условно могут быть определены как квадратные (рис 17в)[7].
